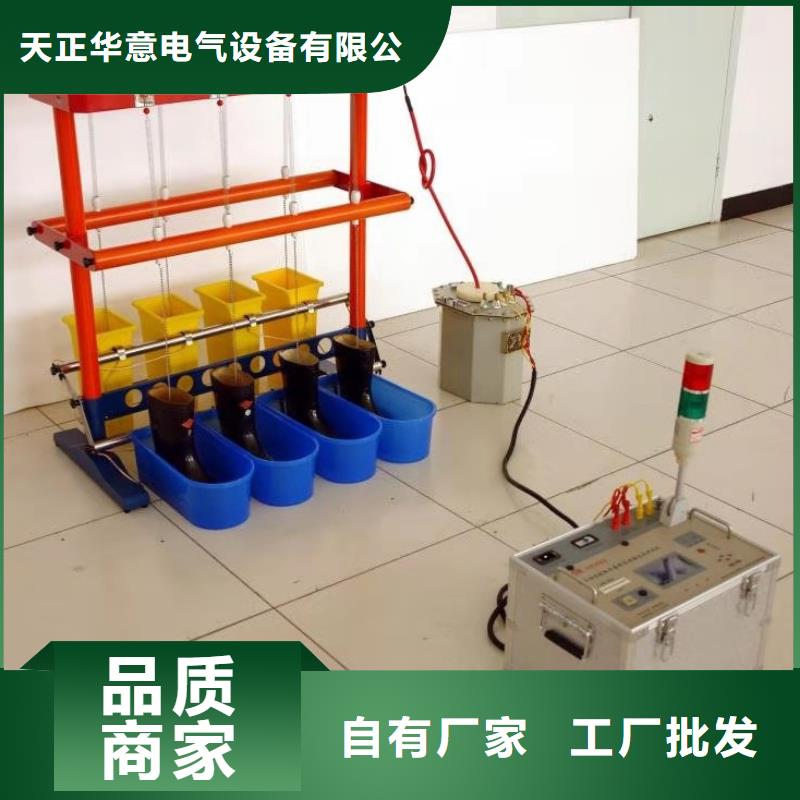

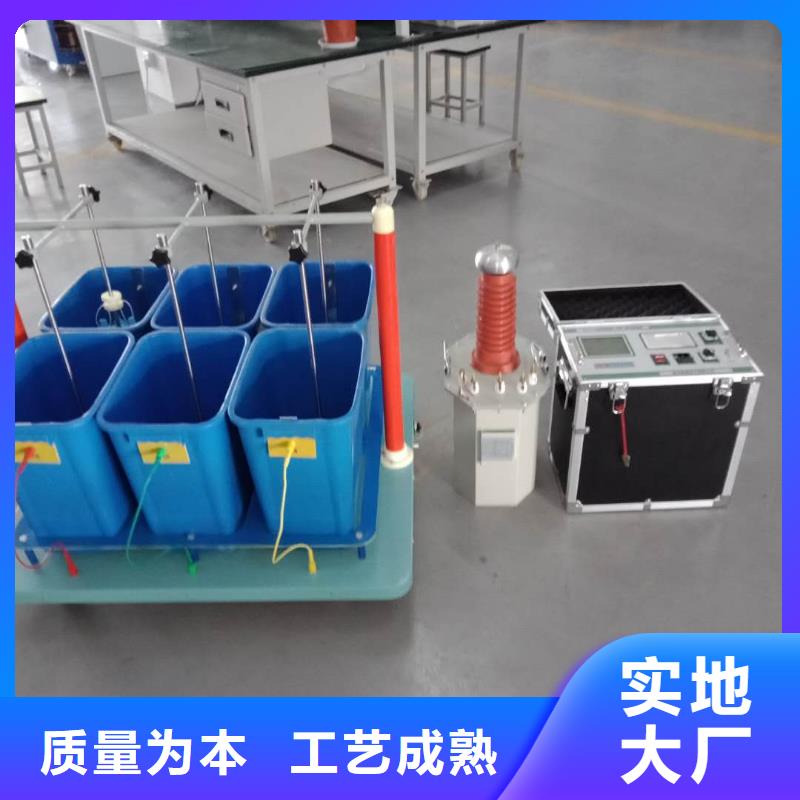

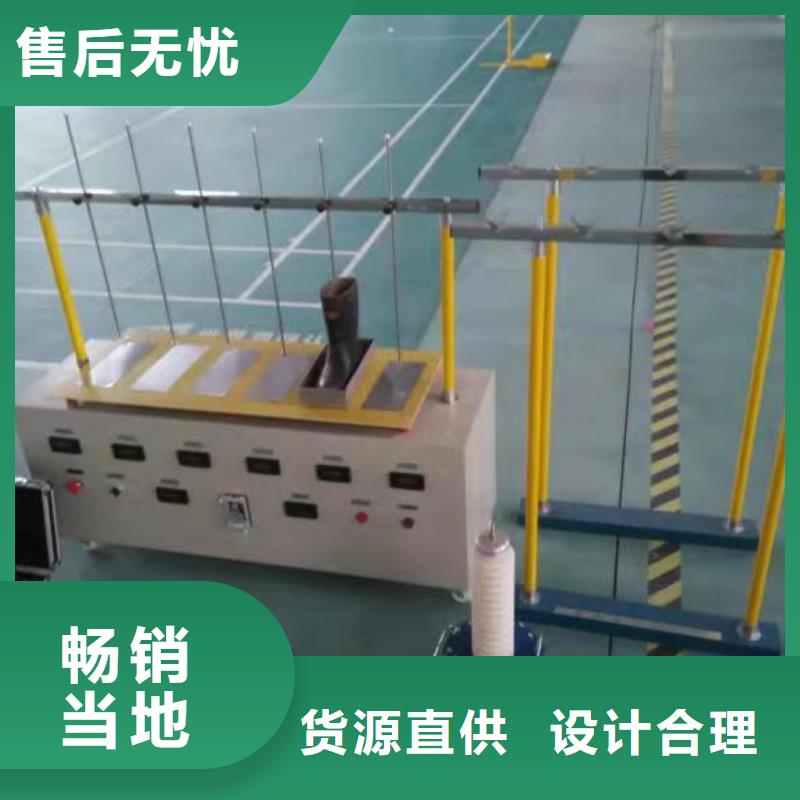

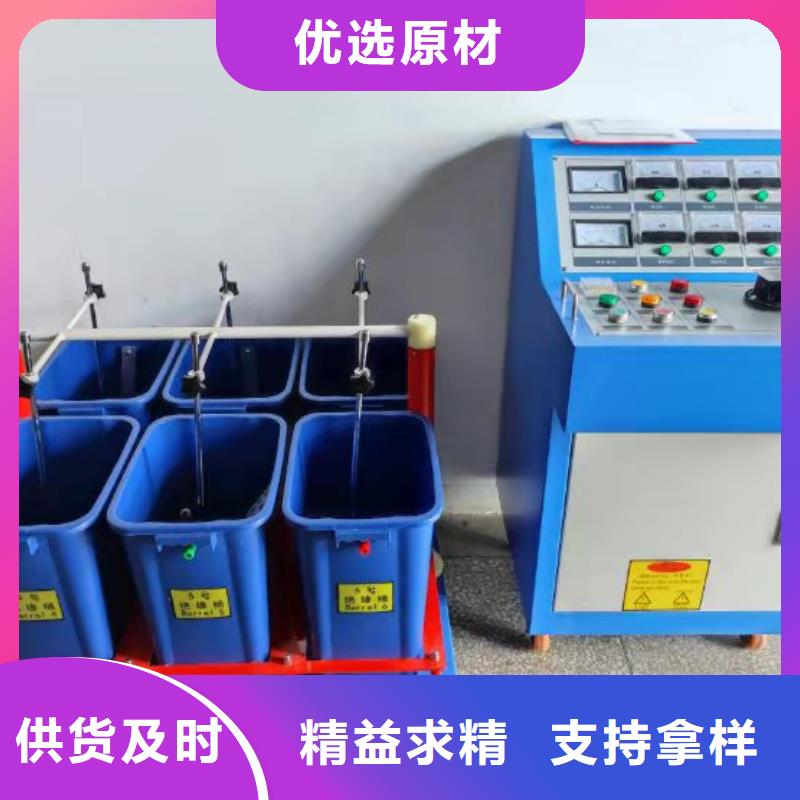

绝缘鞋手套耐压装置感谢您购买本公司全自动绝缘靴手套耐压试验装置。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。本公司在编写该手册的时候已尽努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了绝缘靴耐压测试仪的安装、测量、使用、保养等等。获取技术支持本公司提供全天候 7×24 小时的电话热线服务。客户在产品使用及网络运行过程中遇到问题时请随时与本公司电话热线联系。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。

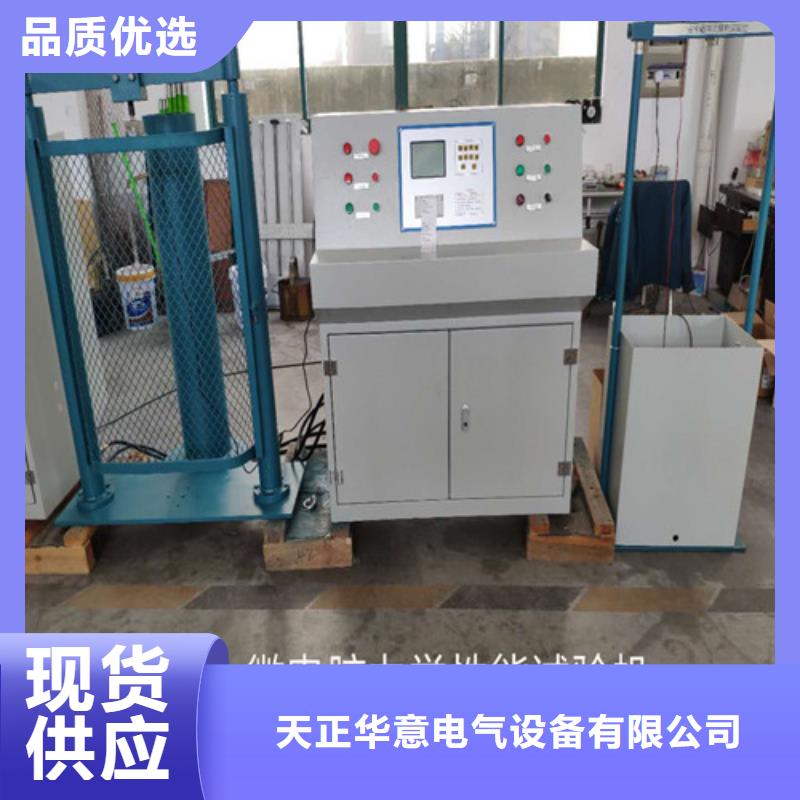

绝缘鞋手套耐压装置一．设备就位：建议将设备一字型就位，从左往右依次是龙门液压架，电气控制柜，帽试验台。建议设备离墙50厘米以上，方便接线及维护。二．连接油管：1、准备安装用的工具：活络扳、梅花板、开口板等2、打开控制柜前后门，在油箱上方阀块上可看到两根油管管，将此两根油管分别从控制柜侧面圆孔中引出，3、控制柜中两根油管上下排列，龙门架上两组油管也是上下排列，按照“上接上，下接下”的方式连接油管。注意用力拧紧，以防漏油。三．加液压油：将46号液压油加入到控制柜中的液压油箱中。数量为36升（32公斤）。本产品已加好，可跳过此步骤。四．连电气线：将A,B,C,N三相四线电源线一头经柜侧园孔穿进接到控制柜中的接线排对应A,B,C,N端子上，一头连接到外部空气开关上，注意零线N不可接错；将帽试验台上两根线P01和COM连接到控制柜中的接线排对应端子上。产品出厂时除传感器和以上电缆外其他电路均己正确连接，请勿改变电气连接线。因擅自改变电气连接导致的设备损坏，将不列入保修范围之内。五．连传感器：将M12/16转接头接到龙门架上方中间的连接座中，将小拉力传感器接到转接头上，将传感器线接头接到控制柜中控制板的左插座上（传感器1）；将帽冲击传感器线接头接到控制板的右插座上（传感器2）。注意不可接错。六．试验运行：扳上墙面电源总开关，通电后按“电源开关”和“电机运行”按钮，观察电机风扇的转动方向，如不是顺时针转动，请停电后将A,B,C三相中任意两相掉线即可。电机转动正确后，采用手动方式操作，请一直按“油缸上升”按钮，注意观察油管连接处是否漏油？等油缸上升到处后，按“油缸下降”按钮，将油缸下降到底。若有渗漏，则对渗漏接头处重新连接。安装调试和试运行结束！

绝缘鞋手套耐压装置帽试验属于抽样试验，分为冲击试验和穿刺试验一、冲击吸收性能试验（1）将帽试验传感器2与控制柜中控制控制板的右插座传感器2接口相接。将头模放在冲击传感器上；帽戴在头模上。（2）在试验前接通电源，按下电源开关。当显示屏上出现开机“欢迎你使用本设备！”画面后，先按校准键，用方向键（↑）（↓）选择传感器2 零点校准按确认键后按复位键跳回开机画面，完成传感器2校零.然后按测试键、用方向键（↑）（↓）选择“传感器2”后按确认键，出现“1＃帽”字样，旋转上锤旋钮，报警灯亮时，将圆形冲击锤吸附在电磁铁上，再按确认键便进入测试状态，随后立即旋转落锤旋钮释放冲击锤，砸向帽。并在数秒后显示冲击数据，如该冲击力小于4.900KN，则试验通过。如需打印便按打印键打印出测试报告。当再做下一只帽时便从按测试键开始重复以上步骤即可。二、穿剌性能试验将一顶完好的帽放在头模上，在试验前接通电源，按下电源开关。旋转上锤旋钮，报警灯亮时，将锥形穿刺锤吸附在电磁铁上， 随后旋转落锤旋钮释放穿刺锤，砸向帽顶中心 100mm范围内，穿剌后观察，如无穿插则试验通过。特别提醒：操作时请保持距离，慎防锤头弹出而砸伤！
